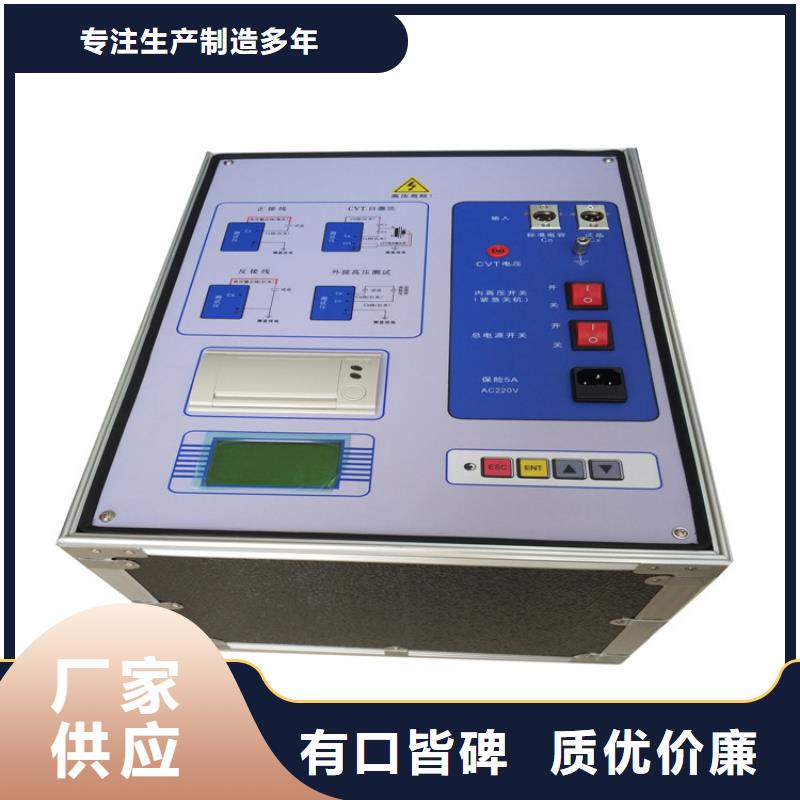

湖北介质损耗测试仪概述介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、。本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

湖北介质损耗测试仪高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。?多重保护可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。现场误接电源380V，具有报警功能，可保护仪器不损坏。?CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。?LCR全自动测量全自动电感、电容、电阻测量，角度显示。二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

<湖北>天正华意电气设备有限公司 电缆高压介损测量器 销售

湖北介质损耗测试仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?

<湖北>天正华意电气设备有限公司 电缆高压介损测量器 销售
<湖北>天正华意电气设备有限公司 <湖北>天正华意电气设备有限公司

湖北介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。

湖北介质损耗测试仪一体化精密油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。仪器内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了大屏幕（320×240）触控式显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。郑重提醒：本公司提醒用户，该设备有高压输出，如果使用不当可能危及人身！操作员在未仔细阅读使用说明书之前，严禁使用本仪器！二、控制面板图一 控制面板图1.主面板功能区①微型打印机：完成输出数据打印；②总电源开关：设备输入电源控制；③触控式液晶显示屏：主操作区，设备各项目的设定以及测试操作（具体操作见 “操作”）；④状态指示区；a)高压灯（红色）： 如果灯亮，表示油杯上已经带高压电；b)加热灯（绿色）： 如果灯亮，表示加热炉正在加热；如果灯闪烁，表示已接近设定温度，正在恒温；灯灭时同样要注意油杯上的高温；⑤USB接口：可把仪器内部保存的测试数据导入并保存到U盘中；⑥ 复位：初始化整机的全部控制；

<湖北>天正华意电气设备有限公司
电缆高压介损测量器 销售

湖北介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

<湖北>天正华意电气设备有限公司

湖北介质损耗测试仪高电压介损选“CN50/CN60”方式，需将外接电容参数置入仪器①打开总电源开关（注：内高压开关不要打开，不要接高压线）②按“ENT”键，光标进入“联接方式 □ 正接”，按键，则可调整为“联接方式 □ CN50联接方式 □ CN60”，按“ESC”键退出，再按“ □开始测量 ”，出现如下界面：图14Cn采用科学计数法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范围 0.000e0～9.999e5 (即 0～999900pF)。tgδ 设置范围 0～9.999％。按键 可以修改数值。③设置完毕后按“ESC”键，然后再按“ESC”键，开始测量，显示结果出来后，若需打印结果，按“ENT”键。 4、CVT 自激法测量CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。原理接线图:CVT测量图15实际接线图：A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。B：开介损仪总电源和内部高压允许开关。C：将光标移至“联接方式”按“ENT”键。按”或”键，选为“CVT”。按“ESC”键。D：将光标移至“测量电压”选为1KV，按“ESC”键；将光标移至“开始测量”处，按“ENT”键，开始测量等待显示结果。显示结果出来后，若需打印结果，按“ENT”键。E: CVT自激法测量时，可一次接线同时测出C1/C2，无须换线和外接任何配件。CVT自激法可按下图接线见图16注意：只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！！！CVT测量 图16应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。强烈建议使用高压插座使用的高压线用黑色Cx线。

电缆高压介损测量器 销售 <湖北>天正华意电气设备有限公司

湖北介质损耗测试仪尊敬的用户：感谢您选择了绝缘油体积电阻率测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一

湖北介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

<湖北>天正华意电气设备有限公司
电缆高压介损测量器 销售 <湖北>天正华意电气设备有限公司

湖北介质损耗测试仪因此必须严格按照下述方法要点进行。a．完全拆卸油杯电极；b．用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；c．用清水将电极清洗几次；d．用无水酒精浸泡各零件；e．电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；f．将各零部件放入100℃左右的烘箱内，将其烘干。?以油洗油：有时由于油样很多，所以在测量中往往会一个接一个油样进行测量。此时电极的清洗可简化。具体做法如下：a．将仪器关闭，将整个油杯都从加热器中拿出，同时将内电极从油杯中取出；b．将油杯中的油倒入废油容器内，用新油样冲洗油杯几次；c．装入新油样；d．用新油样冲洗油杯内电极几次，然后将内电极装入油杯。附说明：以油洗油的清洗方式可大大提高了测量速度，但如遇到特别脏的油样或长时间不用时，应使用前面一种方式。7.油杯主要技术参数⑴ 高低压之间距离 2mm⑵ 空杯电容量 60±2PF⑶ 测试电压 工频2000V⑷ 空杯介损 tgδ＜1×10-4⑸ 液体容量 约40ml⑹ 电极材料 不锈钢⑺ 体积 70mm(D)×120mm（H）四、工作原理1.仪器内部功能构造框图图三 仪器内部功能构造框图2.介损测量原理图图四 介损测量原理图3.工作原理?加热仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。高频感应炉加热避免了发热块加热不均匀的现象。?控温在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出PWM控制占空比，使温度严格控制在预设温度误差范围以内。?

<湖北>天正华意电气设备有限公司

湖北介质损耗测试仪当设置为“外电极”时，主菜单界面的实时温度状态指示区显示的温度就为外电极的实时温度；而在“加热测试”，当“外电极”温度达到“预设温度”时，设备会停止加热，将保持在预设温度点；“自动测试”时，将会在“外电极”温度达到“预设温度”的一瞬间启动测试。当设置内电极或平均温时，设备就会在相应条件下的运行。3)HV（tgx）设置方法：该设置项一般设置为“2000V”AC，直接点击“XXXX(AC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为tgx、Cx、εr的测试电压，在测试时，设备将按照设置的电压，进行加压测试。4)HV（Rx）设置方法：该设置项一般设置为“500V”DC，直接点击“XXX(DC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为Rx、ρ的测试电压，在测试时，设备将按照设置的电压，进行加压测试。5)自动打印设置方法：直接点击“开、关”文字上，按“↑、↓”进行自动打印的开启和关闭的切换。用途：基于“自动测试”模式下，测试完成后，是否自动打印数据的设置。6)tgx Cx 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“tgx、Cx、εr”测试项进行测试；如选择“关”时，则不会对该测试项测试。7)Rx、ρ 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“Rx、ρ”测试项进行测试；如选择“关”时，则不会对该测试项测试。

电缆高压介损测量器 销售

湖北介质损耗测试仪概述绝缘油体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用于绝缘油等液体绝缘介质的直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。该仪器应用先进的测控技术全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。二、仪器特点1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响；3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。7、具有开盖断高压，油杯高低压电极短路等温馨提示，隐患，确保操作人员的人身和设备的正常运行。8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。9、自动存储测量数据，可存储100组测量数据。10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的计算。

<湖北>天正华意电气设备有限公司 电缆高压介损测量器 销售

湖北介质损耗测试仪当设置为“外电极”时，主菜单界面的实时温度状态指示区显示的温度就为外电极的实时温度；而在“加热测试”，当“外电极”温度达到“预设温度”时，设备会停止加热，将保持在预设温度点；“自动测试”时，将会在“外电极”温度达到“预设温度”的一瞬间启动测试。当设置内电极或平均温时，设备就会在相应条件下的运行。3)HV（tgx）设置方法：该设置项一般设置为“2000V”AC，直接点击“XXXX(AC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为tgx、Cx、εr的测试电压，在测试时，设备将按照设置的电压，进行加压测试。4)HV（Rx）设置方法：该设置项一般设置为“500V”DC，直接点击“XXX(DC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为Rx、ρ的测试电压，在测试时，设备将按照设置的电压，进行加压测试。5)自动打印设置方法：直接点击“开、关”文字上，按“↑、↓”进行自动打印的开启和关闭的切换。用途：基于“自动测试”模式下，测试完成后，是否自动打印数据的设置。6)tgx Cx 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“tgx、Cx、εr”测试项进行测试；如选择“关”时，则不会对该测试项测试。7)Rx、ρ 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“Rx、ρ”测试项进行测试；如选择“关”时，则不会对该测试项测试。

<湖北>天正华意电气设备有限公司

湖北介质损耗测试仪尊敬的用户：感谢您选择了绝缘油体积电阻率测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一

<湖北>天正华意电气设备有限公司 电缆高压介损测量器 销售
电缆高压介损测量器 销售 <湖北>天正华意电气设备有限公司

湖北介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单（如图5—4）。栏是年、月、日，第二栏是时、分、秒；需要调整哪项数值，只需点击对应后面的数字，即可弹出一个虚拟数字键盘，从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据，可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线（具体接线请参阅相关规程）注意：1、高压必须为正弦波，使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变，否则将会导致测试结果不正确。3、有高压时，严禁人员接触测试主机。4、测试完成后确保高压已经断开，并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。

<湖北>天正华意电气设备有限公司

湖北介质损耗测试仪、CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。(见图18）图186、反接线低压屏蔽测量（见图19）测量方式选择“M”.图197、小电容试品的接线对于小电容，空气湿度较大时，其tgδ受其表面状态影响，介损测量值异常且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层；此方法有可能改变被试设备内部的电场分布而影响tgδ；标准电容器和标准介损器均采用此接法。8、部分设备的接线方法可参考第九节《参考接线方法》七、注意事项1．本仪器只能在停电的设备上使用；接地端应可靠接在接地网；仪器尽量选择在宽畅，可 靠的地方使用；2．被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；5．测试过程中如遇危及的特殊情况时，可紧急关闭总电源；6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；

<湖北>天正华意电气设备有限公司

湖北介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。

湖北介质损耗测试仪温度信号线置于油杯中心部位的插孔内；2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3，图33.做试验之前，先要将油样注入测试油杯内，油杯有两个口，一个（粗）是注油口，一个（细）是液位管，用于显示液面的高度，我们在注油之前应打开主界面中的漏油开关，让被测油样将油杯进行一下冲洗，点开漏油开关，开关前面会显示√，将待测油样缓慢导入油杯，油样会自动由排液管流出，当清洗完毕后点击漏油开关，关闭排油系统，当油样进液口和液位管高度持平时即可。4、在图3 界面下，按试验条件键，设备进入下一级菜单如图4；图45、在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图5，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图3主界面。图56、在图3界面下，点击空杯测试进入图6，空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目前面的光标即可选择测试还是不测试。空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。图6图77、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。
